Jak si vybrat bezolovnatou pájku ?
Jak si vybrat bezolovnatou pájku — průvodce výběrem pájky s tavidlem pro ruční pájení a DPS
Bezolovnaté pájení je dnes standardem v elektronice i hobby oblasti. Po zákazu olova (směrnice RoHS) bylo nutné najít nové slitiny, které zajistí pevné, spolehlivé a dlouhodobě odolné spoje. To však přineslo nové výzvy — vyšší teploty tavení, zvýšené namáhání spojů, rychlejší stárnutí.
V tomto praktickém průvodci vám poradíme, jak vybrat bezolovnatou pájku pro ruční pájení a DPS. Dozvíte se, jaká slitina bezolovnaté pájky je nejlepší pro vaši aplikaci, jak zvolit správný průměr pájecího drátu a proč kombinace slitiny + tavidla MTL568 v pájkách Marmot® přináší spolehlivější spoje.
Obsah
Jakou slitinu pájky vybrat?

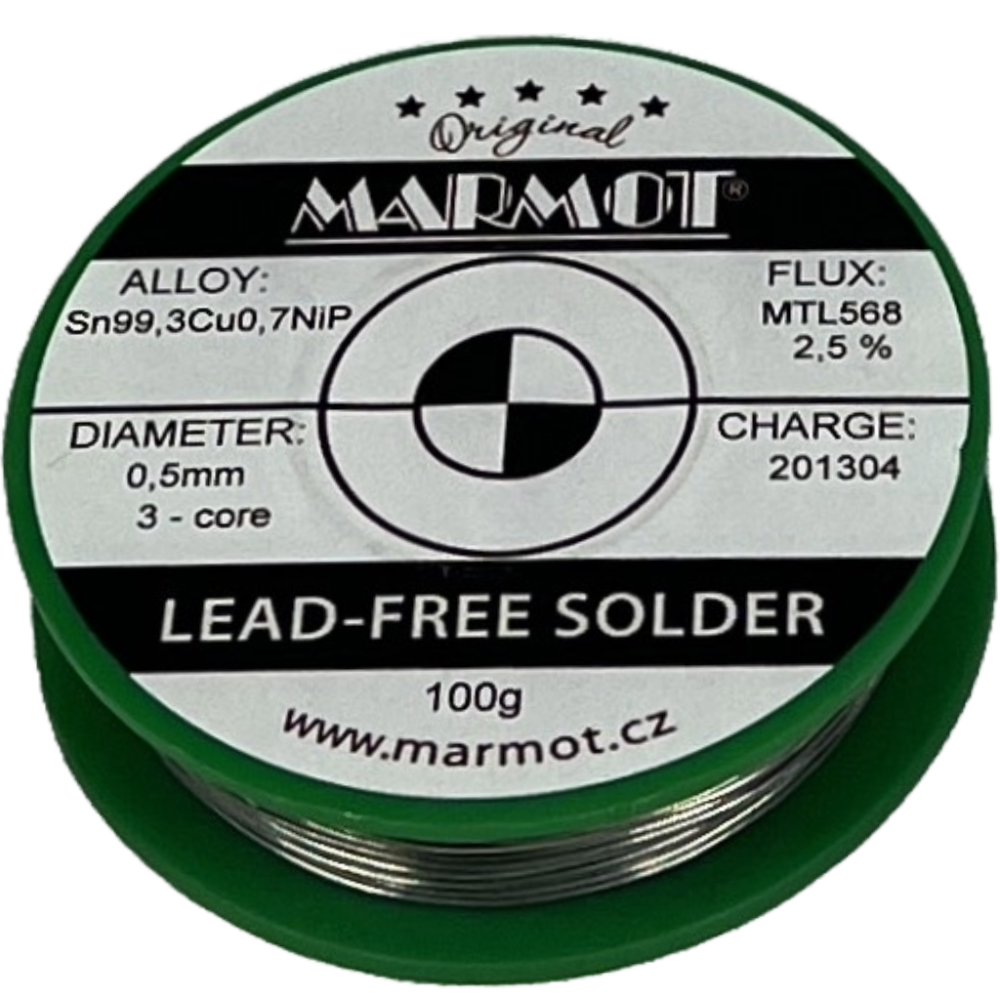

Sn99,3Cu0,7NiP + MTL568
Univerzální slitina pro většinu aplikací — DPS, SMD, THT. Vysoká mechanická odolnost, perfektní roztékavost, ideální pro profesionální i hobby použití.
Sn97Bi2Cu1P + MTL568
Pro citlivé DPS a nízkoteplotní pájení. Nejlepší volba při opravách starší elektroniky, při pájení teplotně citlivých komponent.
Sn95,5Ag3,8Cu0,7P + MTL568
Slitina pro mechanicky náročné spoje, audio aplikace a designové spoje. Perfektní vzhled a vysoká tažnost.
Proč Marmot® vyvíjí vlastní slitiny a tavidla?
Běžné bezolovnaté pájky často obsahují univerzální slitiny a generická tavidla. Výsledek? Po několika tisících teplotních cyklů se ve spoji tvoří mikrotrhliny, intermetalické vrstvy (IMC) nekontrolovaně rostou a pájka ztrácí mechanickou odolnost. Navíc mnoho tavidel zanechává agresivní zbytky, které mohou časem poškodit spoj.
Proto jsme v Marmotu šli jinou cestou. Vyvíjíme vlastní patentované slitiny a bezoplachová tavidla MTL568, která jsou vzájemně sladěná jako celek. Výsledkem je spoj, který drží i po tisících tepelných cyklů, minimální růst IMC vrstev a čistý povrch bez agresivních zbytků.
TIP: Při pájení s pájkami Marmot® často není potřeba vůbec čistit povrch DPS — šetříte čas i náklady.
Jaký průměr pájecího drátu zvolit?
Správný průměr pájecího drátu závisí na velikosti spoje, použitém nástroji a typu komponent:
| Průměr pájecího drátu | Doporučené použití |
|---|---|
| Ø 0,3 mm | Ruční opravy BGA, jemné práce pod mikroskopem. |
| Ø 0,5 mm | Jemné SMD, opravy mobilní elektroniky, malé DPS. |
| Ø 0,8 mm | Standardní ruční pájení DPS, LED moduly, hobby elektronika. |
| Ø 1,0 mm | Univerzální pro větší DPS, kabeláž, opravy spotřebičů. |
| Ø 1,5 mm | Silové spoje, automotive, velké konektory. |
Vyberte si ideální pájku Marmot®
Prohlédněte si konkrétní varianty bezolovnatých pájek Marmot® a vyberte si tu pravou pro vaše použití:
