Jak vybrat pájecí cín: Velký průvodce slitinami a tavidly

Trápí vás studené spoje, matný vzhled nebo cín, který se nechce „chytit“ a jen prská do kuliček? Nejste v tom sami. Pokud se ztrácíte v normách jako ROL0, ROL1 nebo označeních Sn60Pb40 a SAC305, jste tu správně. Dnes už není standardní Sn60Pb40 na všechno. Trh se masivně rozšířil a roztříštil – nabídka je zmatečná a plná cínů, které v ruce nefungují tak, jak slibují.

Nejde o magii, ale o tvrdou fyziku a chemii. Jako čeští výrobci s 35 lety praxe víme, že na surovém složení záleží víc než na značce vaší páječky. Ukážeme vám krok za krokem, jak kombinovat tavidlo s teplotou a slitinou, abyste už nikdy neničili desky ani vlastní nervy. Žádné marketingové nesmysly, jen tvrdá data přímo od hrotu.

Jaký je ten nejlepší cín?

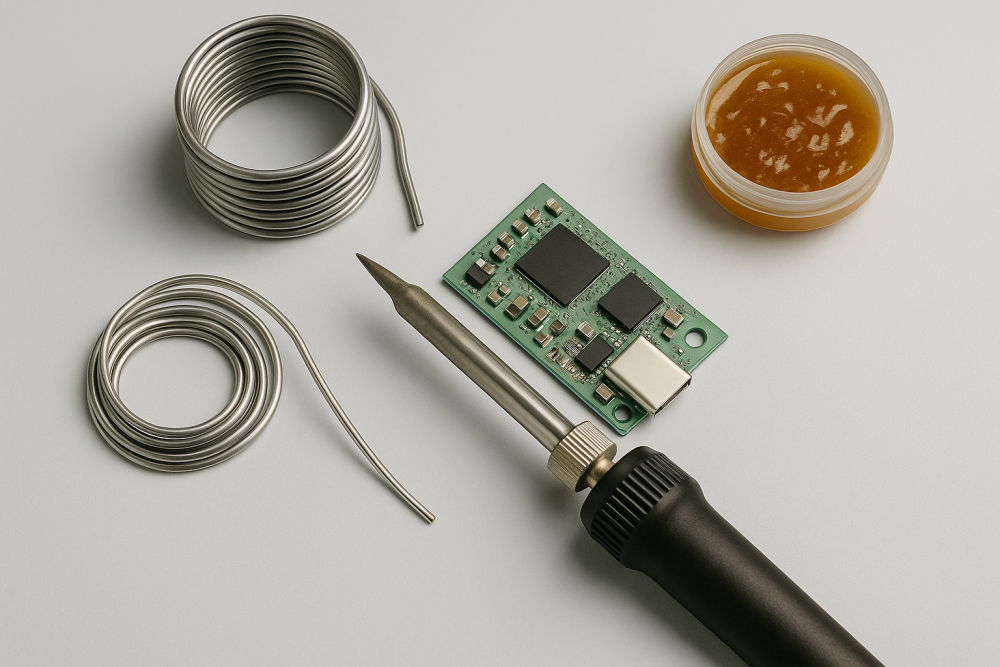

1. Co je to (vlastně) cín na pájení a v jaké formě ho chcete

Pájka (lidově „cín“) je měkká slitina kovů navržená k vytvoření pevného a vodivého spoje při nižší teplotě, než mají samotné spojované materiály. Zásadně ji nezaměňujte s bronzem (slitina mědi a cínu pro strojírenství). Pro elektroniku potřebujete jednu z těchto tří forem:

• Trubičková pájka (Drát): Uvnitř skrývá integrované tavidlo. Je to absolutní standard pro ruční pájení, zkrátka řešení „vše v jednom“.
• Tyčové pájky (Ingoty): Čistá slitina bez tavidla. Masivní tyče určené výhradně pro hromadné strojní pájení (THT linky, cínová vlna). Vyžadují litry tekutého fluxu zvenčí.
• Pájecí pasty: Základ SMT osazování. Hustá šedivá hmota (mix chemického gelu a statisíců mikrokuliček kovu) pro BGA čipy. Nanáší se přes šablonu a zapéká horkým vzduchem.

Jaký průměr drátu zvolit? Pokud pracujete s trubičkovou pájkou jako domácí kutil nebo profík, výběr podřiďte tomu, co máte fyzicky na stole. Zde je přehledná tabulka průměrů:

2. Olovo vs. Bezolovo: Iluze výběru

Pokud hledáte drát pro ruční pájení, čeká vás zásadní rozhodnutí. Ačkoliv to na první pohled vypadá, že máte na výběr z desítek možností, je to pro běžného uživatele spíš iluze. Tato iluze výběru je dána tvrdou regulací Evropské unie, která prodej olovnatých pájek plošně zakazuje – ve skutečnosti k nim má přístup jen zlomek lidí, konkrétně podnikatelé na IČO. Obě varianty mají navíc odlišné fyzikální mantinely:

A) Olovnaté slitiny (SnPb)
Stará dobrá klasika (např. Sn60Pb40), která taje už mezi 183–190 °C. Dokonale a bleskově teče. Zanechává extrémně lesklé, spolehlivé a mechanicky pružné spoje.

• Výhody: Nízká teplota tání, perfektní smáčivost, absolutně odpouští chyby nováčkům, pružný spoj (odolný proti vibracím) a prevence cínového moru.

• Nevýhody a legislativa: Olovo se nezakázalo kvůli dýmu (to je mýtus), ale kvůli kontaminaci spodních vod ze skládek elektroniky. Prodej v EU je proto (nařízením RoHS a REACH) legální pouze na IČO pro profesionály a speciální opravy.

B) Bezolovnaté slitiny (Pb-Free)
Současný standard veškeré spotřební elektroniky. Tají při vyšší teplotě (~220+ °C) a vyžadují lepší tavidlo a kvalitní pájecí stanici.

• Výhody: Plně ekologická a legální cesta pro hobby trh a novou výrobu. Nabízí širší výběr specifických slitin.

• Nevýhody: Roztavený cín je agresivnější k pájecím hrotům. Obyčejná přírodní kalafuna ho na zoxidované desce neutáhne. Tvoří vizuálně matné a mechanicky tvrdé, leč křehké spoje.

3. Realita tavidel pro cín v Česku: Kde dělají prodejci chybu

Lidé při nákupu cínu neustále řeší kovy, ale kov je jen 50 % úspěchu. Tavidlo (flux) ukryté v drátu je ta druhá polovina práce. Jeho úkolem je chemicky rozrušit neviditelné i viditelné oxidy na desce. Pokud selže tavidlo, nezachrání vás ani stanice za dvacet tisíc – cín se začne balit do kuliček. E-shopy často přeprodávají cíny, aniž by rozuměly složení. Vezmou první věc skladem a prodávají dál. Výsledkem je trh plný cínů určených původně pro robotické linky. Ty mají slabé tavidlo stavěné na specifický profil v inertní atmosféře. Z ruky pak špatně tečou.

Past zvaná Greenwashing (ROL0/REL0/ROM0): Navíc se často označují jako „EKO“ nebo „Halogen-free“ se zeleným listem. To je klasický greenwashing – ekologie tlačená tam, kam nepatří. Pro lidskou ruku s páječkou na vzduchu je takové tavidlo (třídy ROL0) příliš pasivní. Neprorazí běžnou oxidaci a nutí techniky zbytečně zvyšovat teplotu hrotu na 400 °C.

Transparentní zbytky a tvrzení výrobců, že drát „skoro nekouří“, jsou často jen marketing. Zbytky tavidla tam vždy jsou. Pokud použijete špatný typ a neodstraníte ho, může časem působit problémy. Tuto problematiku do hloubky rozebíráme v našem průvodci Vše o správném čištění tavidel. Stejně tak nevhodné tavidlo (např. slabé tavidlo pro olovo použité v bezolovnatém cínu při 350 °C) okamžitě zkarbonizuje a nevratně vám zničí pájecí hrot – detailně vysvětleno v článku Proč vám černá hrot a jak ho zachránit.

Klasifikace tavidel dle J-STD-004 v praxi:

Mýtus o škrábání spojů a nepochopení chemie

Nedávno nám zákazník psal, že se mu cín nechytá na úplně nové konektory, a na fórech mu radili povrch nožem oškrábat. Když jsme mu vysvětlili, že i vizuálně čistý a nový spoj z výroby vyžaduje aktivnější tavidlo pro průraz neviditelné povrchové úpravy, myslel si, že z něj děláme hlupáky a jen mu nutíme další produkt. Odešel uražen, aniž by pochopil naprostý základ pájení. Realita? Slabé pasivní tavidlo tovární ochranu prostě neprorazí. Zbytečným fyzickým škrábáním si ale nevratně zničíte tenkou vrstvu mědi na pinu. Řešením není hrubá síla, ale správně zvolená chemie (ROL1). Pokud tápete, jaká to je, podívejte se na náš Průvodce pájecí chemií: Jak vybrat správné tavidlo.

4. Výběr slitiny: Limity stříbra a síla mikrolegování

U olova byl trh stabilní desítky let. Dnes velkou část nabídky tvoří obyčejný průmyslový základ SnCu, který ničí hroty a tvoří matné spoje. Mnoho lidí si myslí, že spásou je stříbro (SAC305). Ve skutečnosti to funguje dobře ve velkých pecích, ale spoje se stříbrem jsou mechanicky křehčí při nárazu. Pro ruční pájení je chytřejší řešení precizní mikrolegování.

Zde je kompletní srovnání nejběžnějších i speciálních slitin, na které na trhu narazíte. V tabulce najdete i tlačítka pro přímý nákup konkrétního materiálu:

Germanium v drátu? Germaniové slitiny (např. SN100C) mají obrovský smysl především ve velkých pájecích lázních a cínových vlnách. Do klasických trubičkových cínů pro ruční pájení však znatelný přínos prakticky nepřinášejí – jde spíš o marketingový argument a hype, který pro běžného technika s páječkou v ruce není podložený reálnými daty.

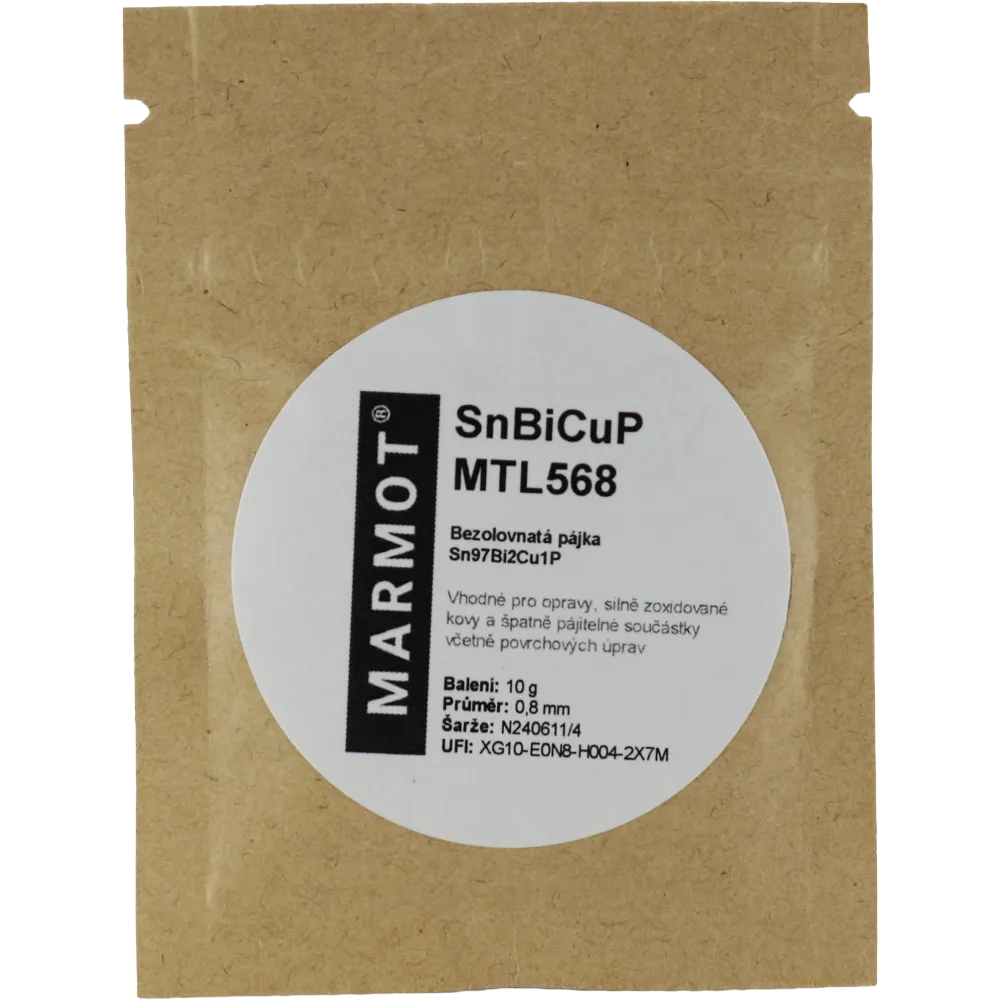

Ideální pro nerozhodné – Testovací vzorky: Marmot SET 2v1: Nekupujte naslepo velké cívky. Vytvořili jsme set vzorků 2 nejlepších bezolovnatých slitin (Sn99 NiP a Sn97 Bi). Vyzkoušíte si je v klidu přímo na vlastním stole. Zobrazit SET 2v1 ›

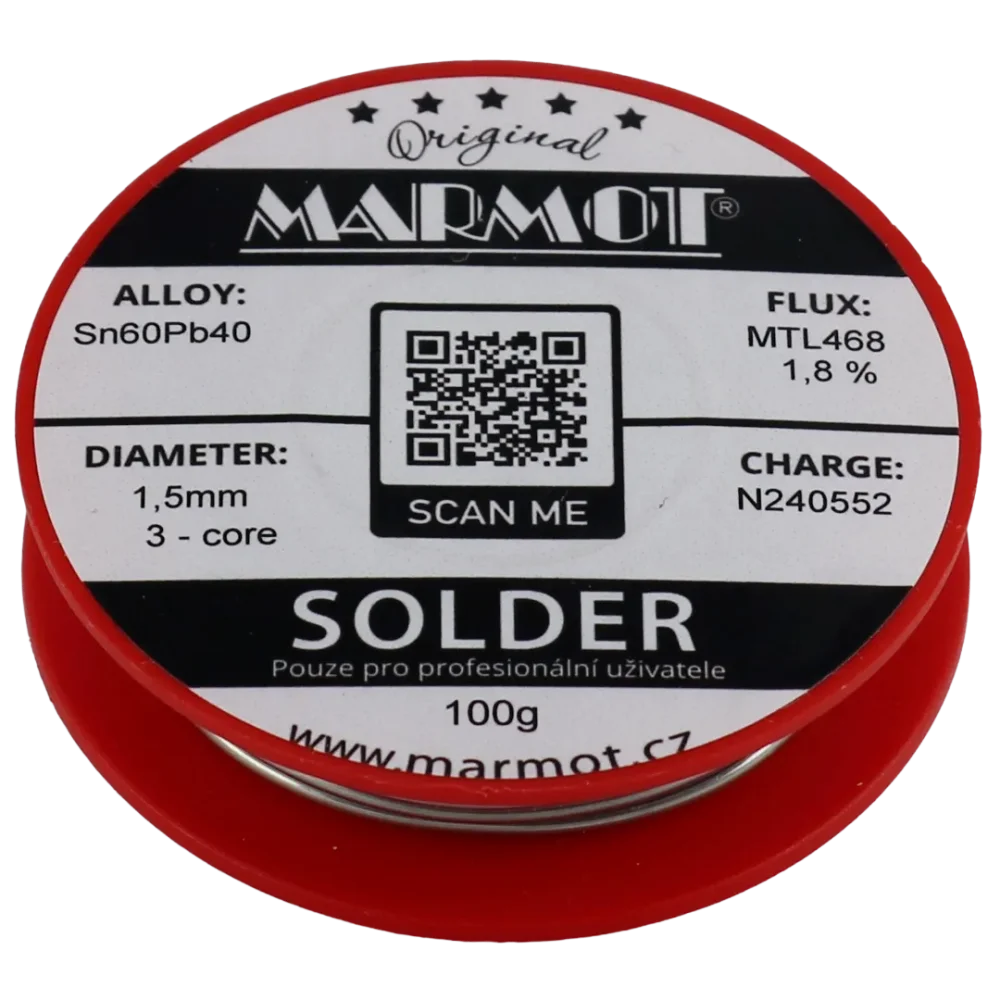

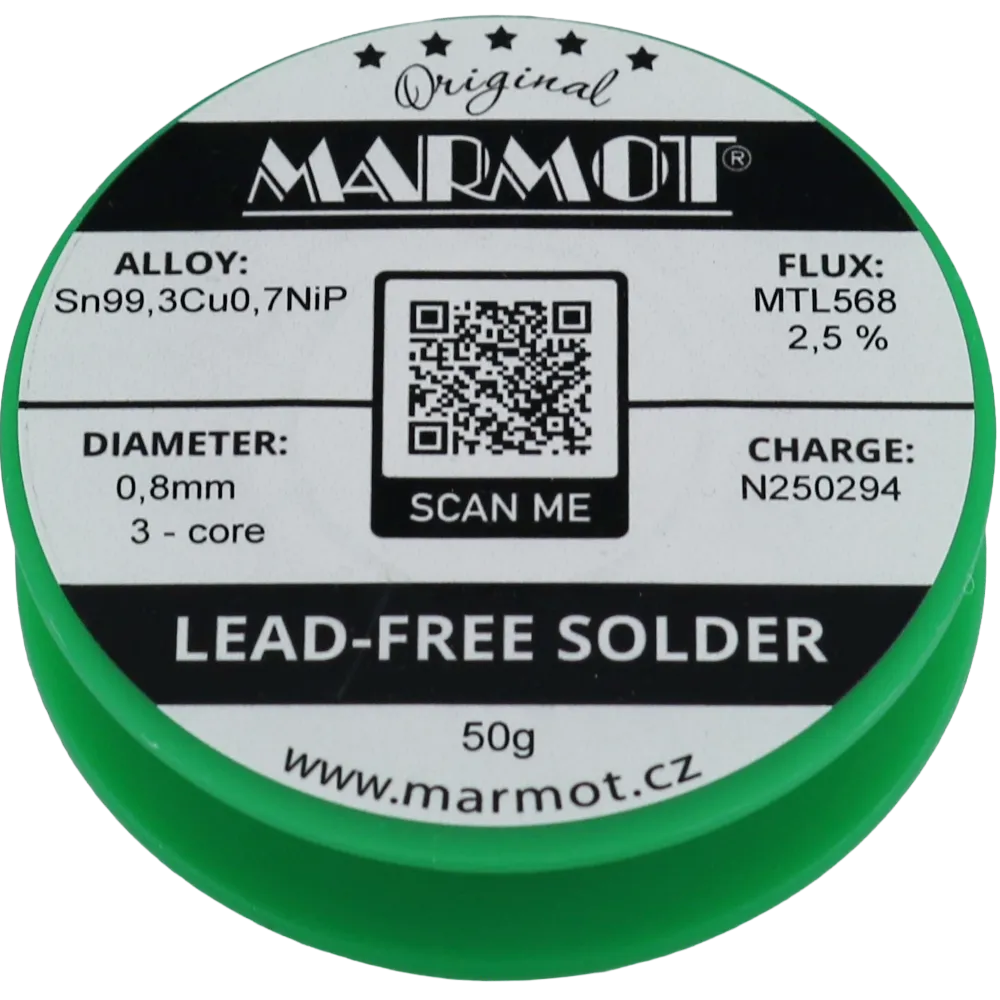

5. Čtení etikety: Jak poznat kvalitu a vyhnout se náhražkám

Pokud nevíte, co na cívce čtete, snadno si koupíte špatně fungující drát. Ty nejdůležitější informace (jako jsou normy J-STD, podíl tavidla a bezpečnostní listy TDS/MSDS) by měl mít každý seriózní prodejce jasně uvedené.

• Počet jader (Cores): Kvalitní standard v elektronice jsou 3 jádra (oddělené dutinky s tavidlem). Pokud výrobce inzeruje 5 a více jader nebo složité tvary (hvězdičky), často to znamená méně kovu a více vzduchu. Drát je sice levnější na výrobu, ale při práci se snáz láme a bortí.
• Podíl tavidla v drátu (Flux %): Tvrdá fyzika. Pro kvalitní olovnaté pájky stačí 1,5 až 2,0 %. Bezolovnaté slitiny potřebují 2,0 až 2,8 % chemické síly. Pokud na bezolovnaté cívce vidíte výrazně přes 3 %, výrobce obvykle kompenzuje horší kvalitu kovu (nebo recyklát) nadbytkem tavidla. Výsledkem je extrémní prskání.

6. Jak nastavit teplotu hrotu: Nepalte to naprázdno

Základní fyzikální pravidlo: Pracovní (nastavená) teplota na pájecí stanici musí být vždy o cca 100 °C vyšší, než je laboratorní bod tání kovu (Liquidus). Potřebujete vytvořit masivní "teplotní přetlak" pro bleskové prohřátí měděné plošky a správnou aktivaci tavidla.

Zásadně ale nepřesahujte 380 °C. Teplota nad 400 °C nezlepší tání špatného cínu. Pouze okamžitě vypálí kalafunu dřív, než vůbec stihne začít pracovat. Spoj zčerná a nenávratně si tak zničíte galvanizaci na špičce hrotu.

Olovnatá pájka (Sn60Pb40): Ideální profil stanice je 280–340 °C.

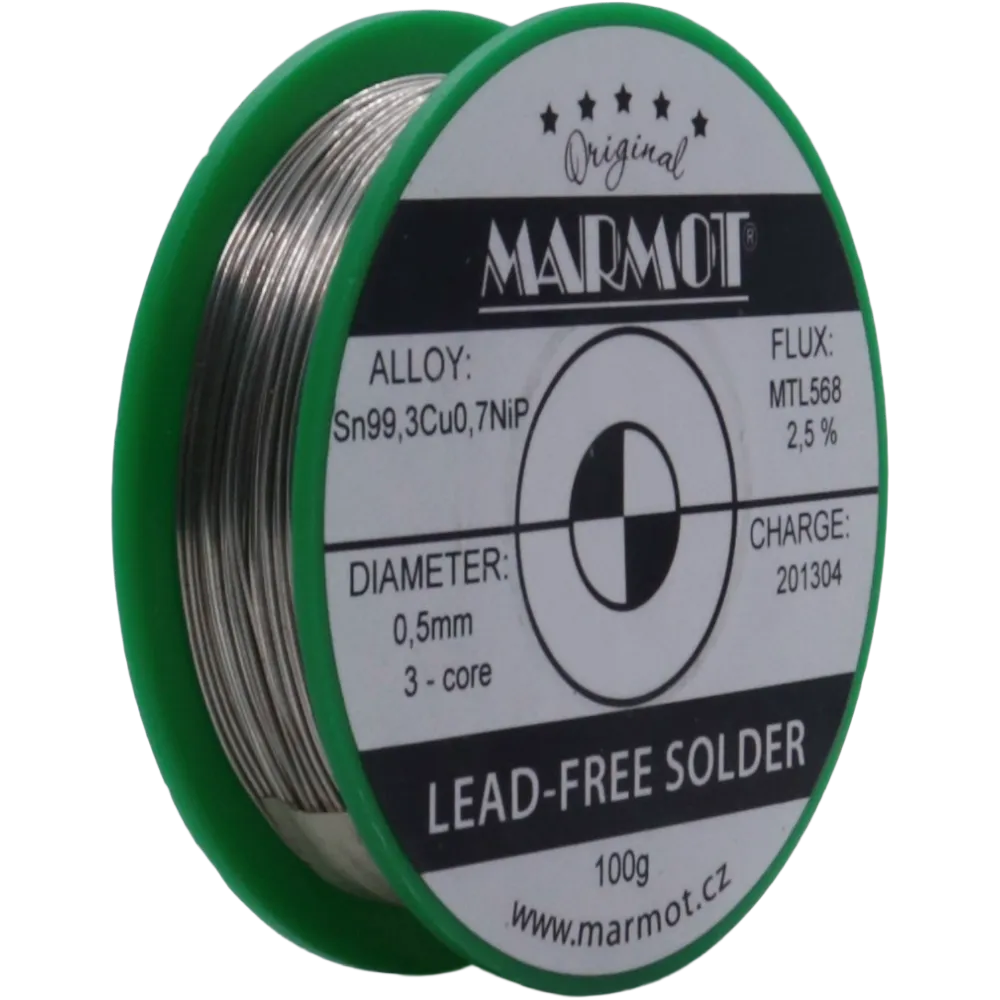

Bezolovnatá pájka (Sn99,3Cu0,7NiP): Ideální profil stanice je 320–380 °C.

7. Nejčastější problémy z praxe (Troubleshooting)

Cín nedrží, neteče, kuličkuje nebo je matný? Tady jsou klasické symptomy a okamžitá řešení:

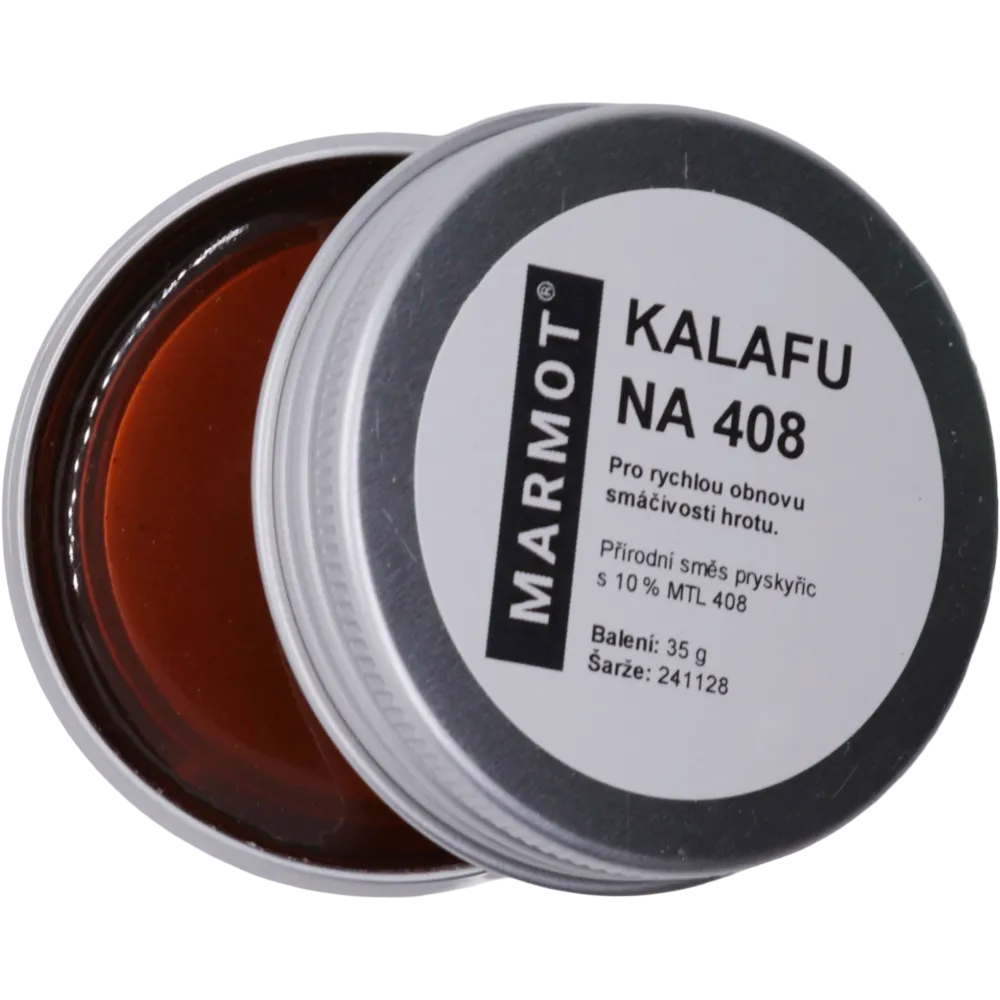

Cín prská, dělá kuličky a hrot je černý: Máte mrtvé tavidlo (L0) nebo extrémně zoxidovaný pin. Oživte hrot. Změňte cín na ten s aktivovanou kalafunou (ROL1), nebo kápněte přídavný silný gelový flux ze stříkačky přímo na pad.

Vytvořil jsem "studený spoj": Hrubý, zrnitý a fyzicky oslabený spoj je výsledek kritického nedostatku tepelné energie. Cín sice z hrotu roztál, ale měď na desce byla příliš studená na vytvoření difuze. Zvyšte teplotu a hlavně zkontrolujte tvar hrotu. Dlouhá tenká „jehla“ nedokáže přenést teplo na velkou měděnou plochu. Vyměňte ji za masivnější tvar (např. typ K / dlátko / sekera), který teplo fyzicky protlačí.

Spoj je pevný, ale ošklivě matný: U běžných bezolovnatých cínů (čisté SnCu) je to fyzikální vlastnost, ne chyba. Pokud chcete zrcadlový lesk po vzoru olova, musíte sáhnout po mikrolegované slitině SnCuNiP.

Nikl, mosaz a nerez absolutně nedrží cín: Běžný cín s kalafunou je laděný primárně pro měď, stříbro a zlato. Na tvrdém niklu (např. články baterií) zaručeně selžete. Musíte styčnou plochu mírně zdrsnit a použít vysoce agresivní tavidlo pro tvrdé pájení (např. náš Marmot 125R), které tvrdé oxidy rozleptá. Zbytky této kyseliny ale musíte z povrchu následně důkladně omýt!
