Jak vyčistit zoxidovanou měď: Profesionální příprava starých kabelů před pájením
Pájení starých kabelů a mědi: Mýtus sklotextilní tužky a síla chemie
Každý technik to zná. Odizolujete starý kabel v autě nebo u starého zesilovače a místo zářivé mědi na vás vykoukne černý, zoxidovaný drát. Přiložíte páječku, cín se sbalí do kuličky, odrazí se a kabel se jenom spálí. Co teď? Většina lidí sáhne po noži nebo sklotextilní tužce, aby oxidaci sedřeli. Problém je, že mechanické čištění mědi před pájením je často cesta do pekel.
Nejde o to, že by tužka nefungovala. Funguje, ale pro pájení vyvolává zničující kaskádový efekt. Jako čeští výrobci pájecí chemie s 35 lety praxe vám ukážeme, jaký je fatální rozdíl mezi "suchým kontaktem" a "pájeným spojem". Naučíme vás, jak pomocí správného tavidla a izopropanolu donutit i ten nejčernější drát, aby do sebe cín doslova vsál bez jediné rýhy v kovu.
Jak nejlépe pocínovat zoxidovaný starý drát?
Zapomeňte na oškrabávání nožem. Samotný pájecí drát (cín) to nikdy nezachrání, potřebujete chemii. K úspěšnému propájení černých kabelů vede rychlý proces. Nejprve spoj mechanicky properte a odmastěte IPA čističem (Izopropylalkohol 99,9 %), abyste stáhli fyzickou špínu.
Následně musíte aplikovat agresivní tekuté tavidlo. Pro univerzální těžké případy u staré mědi doporučujeme pájecí kapalinu Marmot MTR 303. Tavidlo za tepla měď chemicky deoxiduje a cín se pak okamžitě slije s mědí pomocí kapilárního jevu. Po zapájení je nutné zbytky agresivní chemie z kabelu opět důkladně opláchnout izopropanolem.
Přeskočte teorii, sáhněte po hotovém řešení
Žádné laborování a zkoušení naslepo. Sestavili jsme přesné kity, které zoxidovanou měď prostřelí na první dobrou.
SOS Kit: Černý kabel
Obsahuje: 100 ml čističe IPA + 15 ml agresivní kapaliny MTR 303 + 10 g prémiové slitiny Sn99.
Marmot Master Kit
Obsahuje: 100 ml IPA + sadu 3x 15 ml tavidel (MTR, MTL, MTV) + 3x 10 g cínu pro elektro i hrubou práci.
1. Kdy je sklotextilní tužka fajn a proč při pájení selhává
Mechanické čištění sklotextilní tužkou je v podstatě mikroskopická flexa do ruky. Uděláte s ní hrubou práci. Pokud potřebujete jen očistit zašlé suché kontakty v dálkovém ovladači nebo oživit starý spínač, je to skvělá volba. Vrstvu oxidu prostě fyzicky odškrábete.
Jakmile ale vezmete do ruky páječku, tenhle postup je k ničemu. Hlavní problém není jen v "poškrábání", ale v samotné chemii mědi:
A) Zanesení vlákny a rozmazání nečistot
Broušením oxidy spolehlivě neodstraníte, často je jen rozmažete po povrchu. Navíc si do spoje zanesete mikroskopická skelná vlákna z tužky, která tvoří izolační fyzickou bariéru. Lidé pak zkouší pájet takto zdevastovanou měď bez pořádného tavidla a diví se, že cín nechytá.
B) Skrytá koroze: Sulfidy pod povrchem
U hrubě zoxidovaných vodičů je oxidace zalezlá hluboko. Samotná měď bývá strukturálně „vyžraná“, sulfidy a chloridy lezou hluboko pod povrch. Můžete drát obrousit tak, že opticky vypadá krásně a měděně, ale cín po něm bude pořád utíkat, protože materiál ztratil chemickou smáčivost. Zde pomůže buď ustřižení kabelu na zdravý materiál, nebo nasazení brutálního tavidla.
2. Oxidace při pájení: Proč chemie absolutně poráží mechaniku
Pokud řešíte, jak vyčistit zoxidovaný kov bez poškození struktury, odpovědí je vždy chemie. Tavidlo není jenom vodička, "aby to líp teklo". Je to agresivní chemický reduktor, který funguje chytře a nedestruktivně. Oxidace při pájení je vaším úhlavním nepřítelem – jakákoli vrstvička kyslíku zabrání slití kovů.
Na rozdíl od tužky, chemie čistý obnažený kov okamžitě hermeticky zakryje tenkým filmem. Měď je chráněna před vzduchem přesně do té vteřiny, než na její místo nateče roztavená slitina. To je to celé tajemství, proč profíci dokážou zrcadlově zapájet i starou černou licnu z auta, aniž by ji jedinkrát oškrábli.
3. Tři kroky k dokonalému spoji (Žádné zkratky)
Odstranění mechanických bariér (IPA čistič)
Tavidlo bojuje s oxidy, ale neporadí si s mastnotou z vašich prstů, starým olejem z motoru nebo hrubým nánosem špíny. Než přiblížíte páječku, drát důkladně properte čistým Izopropylalkoholem (IPA). Nepoužívejte technický líh z drogerie – obsahuje vodu.
Náš tip z praxe: U jemné elektroniky je to tabu, ale na vyčištění hrubé černé licny v autě se nebojte použít starý zubní kartáček namočený v IPA. Tvrdé štětiny špínu z mezižílových prostor kabelu dokonale vymetou, aniž by poškodily samotnou měď.
Aplikace tavidla a kompatibilní slitiny
Jakmile je kabel čistý, aplikujte tavidlo. Ne cín, ne hrot, ale nejdřív tavidlo. Nechte ho kapilárně natéct mezi jemné žíly. Teprve nyní přiložte pocínovaný hrot a kvalitní pájecí drát. Pamatujte, chemie a slitina musí spolupracovat. Pro zaručený výsledek doporučujeme použít naši bezolovnatou pájku Marmot Sn99.3Cu0.7NiP s obsaženým tavidlem MTL568 v kombinaci s našimi kapalinami. Od vteřiny, kdy se hrot dotkne vyčištěného a fluxem prolitého kovu, se drát doslova zaleje zevnitř ven.
Správná volba tavidla (Pro ty, co spěchají a nečtou dál)
Víme, že spousta lidí článek v tomto bodě opustí a jde rovnou pájet. Pokud máte před sebou typický zoxidovaný autokabel, obyčejná kalafuna vám oxid nevyčistí a nepomůže. Potřebujete hrubší sílu.
Pro tyto středně těžké až těžké případy doporučujeme naši pájecí kapalinu Marmot MTR 303. Jde o nekompromisní moderní syntetiku, která těžké oxidy okamžitě redukuje a měď vyčistí. Stačí kápnout, nechat půl vteřiny pracovat a zalít cínem. (Detailnější rozdělení tavidel i pro citlivou elektroniku nebo naopak mrtvé kovy najdete rozebrané o sekci níže).
4. Jak vyčistit zoxidované kontakty na DPS a konektorech
Zatímco u hrubého lankového kabelu řešíte masu materiálu, u konektorů a plošných spojů operujete s vrstvami v řádu mikrometrů. Pokud přemýšlíte, jak vyčistit zoxidované kontakty (např. zašlé fastony, piny na řídící jednotce nebo staré spínače), zapomeňte na smirkový papír, protože byste obrousili i tovární zlacení či cínování.
Nejprve použijte IPA čistič pro stažení karbonu a mastnoty. Pokud následně piny pájíte, stačí lokálně nanést kapku jemného tavidla (např. MTL 468R) a přejet hrotem s cínem. Chemie se postará o absolutní deoxidaci pinu. Pokud spoj pouze zasouváte na sucho, použijte po očištění alkoholem speciální sprej na kontakty, který vytvoří antioxidační mikrofilm.
5. Výběr tavidla: Od lehkého servisu po brutální oxidaci
Tavidlo "na všechno" neexistuje. Slabé tavidlo těžký oxid nesundá. Kyselina na baterie zase nenávratně zničí jemnou elektroniku desky. Zde je náš výrobní arzenál Marmot rozdělený podle hrubosti práce.
Marmot MTL 468R (Kalafunový Evergreen)
Pokud opravujete starší elektroniku, pájíte běžné DPS a zoxidované kontakty mědi, tohle je váš grál. Je to bezpečné, nekorozivní tavidlo. Zbytky se dají snadno umýt izopropanolem, nebo je můžete na desce dokonce nechat, protože tvoří ochranný lak. Ideální pro 80 % práce na stole.
Marmot MTR 303 (Nekompromisní kapalina)
Brutální síla v tekuté formě. Perfektní na černé lankové kabely z aut, poniklované součástky a silně zoxidovanou měď. Funguje na principu "No-Residue" (po zapájení se z velké části odpaří). Nicméně, protože je to silná syntetika čistící těžké oxidy, vždy po práci spoj raději opláchněte izopropanolem.

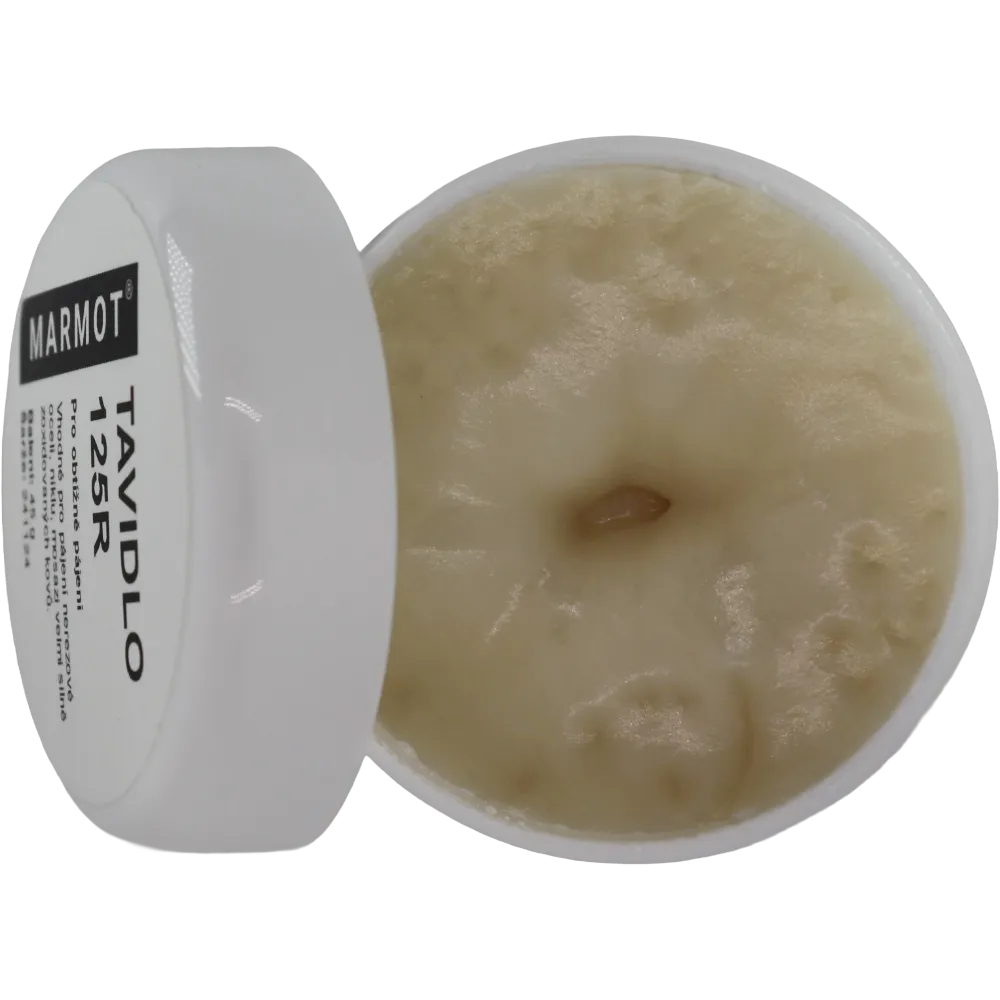

Marmot MTV 125R (Chemický buldozer)
Když všechno ostatní selže. Tohle tavidlo NENÍ na jemnou elektroniku. Je to mistr na pájení mosazi, niklu, oceli, nerezu a bateriových článků (18650). Zvládne i tu nejmrtvější zkorodovanou měď. Zásadní pravidlo: Jde o vysoce agresivní tavidlo. Zbytky musí být po zapájení z kovu a dokonale omyty lihem/IPA, jinak spoj nenávratně zkoroduje.
6. Zásadní rozdíl: Instalatérské rozvody vs. Elektronika
Další fatální mýtus z internetových fór zní: "Nemám tavidlo, tak jsem ten drát namazal pastou na měděné trubky od topenářů a ono to chytlo." Ano, chytlo. Ale ta deska do týdne zemře.
Pájení měděných trubek na vodu vyžaduje naprosto jiný přístup než elektro. Instalatérské pájecí pasty a kapaliny obsahují brutální žíraviny (chloridy zinku a kyseliny), protože trubka je silnostěnná a po zapájení v ní teče voda, která zbytky kyseliny částečně zneutralizuje a vymyje. Pokud tuto pastu kápnete na měděné cestičky elektroniky nebo do licny, kyselina zateče pod izolaci, sežere měď zevnitř a vytvoří vodivou břečku.
Shrnutí:
Stavební chemii z hobby marketu nechejte na trubky. Na čištění mědi před pájením v elektronice používejte výhradně čistou laboratorní chemii z naší produkce.
