Kalafuna vs. flux vs. tavidlo: Rozdíly a jakou aplikační formu vybrat

Hledáte tvrdé průmyslové normy, řešíte J-STD-004, teplotní profily nebo vám cín zkrátka odpadává z desky? Přeskočte slovíčkaření a jděte rovnou do našeho Hlavního průvodce výběrem tavidla pro profesionály ›

Pokud ale teprve začínáte, čtete rady na fórech typu "namaž to flux pastou" a máte na stole informační chaos, jste tady správně. Než vezmete do ruky páječku, musíte pochopit, s čím vlastně pracujete. Srovnáme si pojmy, podíváme se na rozdíl mezi přírodou a syntetikou a ukážeme si, jaký obal vám pro vaši práci nejlépe padne do ruky.

Základní fakta: Jak se vyznat v tavidlech a obalech?

1. Terminologické peklo: Lidé hledají "Flux vs. Tavidlo" a ničí si desky

Co je to flux a co je to tavidlo? (Flux vs. Tavidlo): Lidé často hledají "co to je flux na pájení" v domnění, že jde o nějakou moderní zázračnou kapalinu. Je to absolutně to samé. Jsou to čistá synonyma. "Flux" je pouze ustálený anglický výraz pro české slovo tavidlo. Označuje čistou chemii, která neobsahuje cín.

Jaký je rozdíl mezi fluxem a kalafunou?: Kalafuna (anglicky Rosin) je čistě přírodní borovicová pryskyřice. Je to jeden specifický chemický základ, ze kterého se určité tavidlo (flux) vyrábí. Tavidlo (flux) je tak funkčně nadřazený pojem, který do sebe zahrnuje jak přírodní kalafunu, tak moderní syntetické gely a kyseliny. Kalafuna je prostě jen jeden z nejstarších druhů tavidla.

Fatální omyl: Flux vs. Pájecí pasta: Pájecí pasta NENÍ čistý flux (tavidlo)! Je to těžká, šedá hmota, která se skládá z gelového tavidla a milionů mikroskopických kuliček syrového cínu (je primárně určená pro horkovzdušné stanice a nanášení přes šablony). Použít omylem "pastu" ručně z kelímku místo tavidla na jemný čip znamená jistý a okamžitý zkrat na základní desce, protože si piny zalijete vodivým cínem.

2. Rosin vs. Resin (Příroda vs. Syntetika) a role staré kalafuny

Než začnete vybírat tvar a obal, musíte pochopit jádro pudla. Rozdíl v základní chemické pryskyřici totiž naprosto zásadně určuje, jak moc bude deska po pájení lepit, jak půjde umýt a co se stane, když netrefíte teplotu tání:

A) Přírodní báze a moderní transformace (Rosin / Kalafuna / RO): Získává se z borovicové pryskyřice. Obyčejná, tvrdá žlutá kalafuna byla historicky prvním tavidlem, které se v elektronice používalo. Dnes se ve své surové, tvrdé podobě používá už jen pro základní pájení čistých drátů nebo záchranu zničených hrotů. Byla by ale fatální chyba myslet si, že je kalafuna mrtvá. Právě tato surová smůla tvoří základní stavební kámen (bázi) pro většinu dnešní profesionální chemie. Rozpuštěním v přesných ředidlech a přidáním moderních chemických aktivátorů (halidů) z ní v laboratoři vznikají ony pokročilé gelové a pastovité směsi (ROL/RMA), které dnes kupujete ve stříkačkách. Zastaralá je tedy pouze forma tvrdého kamene – samotná přírodní chemická báze vládne ručnímu pájení dodnes.

Tip z praxe: Pokud máte hrot na uhel zoxidovaný z levné chemie, čistá kalafuna doplněná o aktivátory funguje jako záchranná brzda. V naší laboratoři jsme pro tento účel vyvinuli Marmot MTL 408 – jde o reaktivní kalafunovou směs v široké hliníkové vaničce, která dokáže vteřinově vyčistit zčernalé pájecí hroty při teplotách 300 až 380 °C a odstranit oxidaci bez použití nebezpečných solí a agresivních kyselin.

• Výhody RO bází: Výborné smáčení, zbytky dokonale zapouzdří spoj před okolní vzdušnou vlhkostí. Promíjí obrovské nepřesnosti v teplotě (nepřipálí se z ruky tak snadno).
• Nevýhody RO bází: Zanechává na desce viditelný žlutohnědý jantarový povlak (čistě estetický problém).

Záchrana zčernalých hrotů

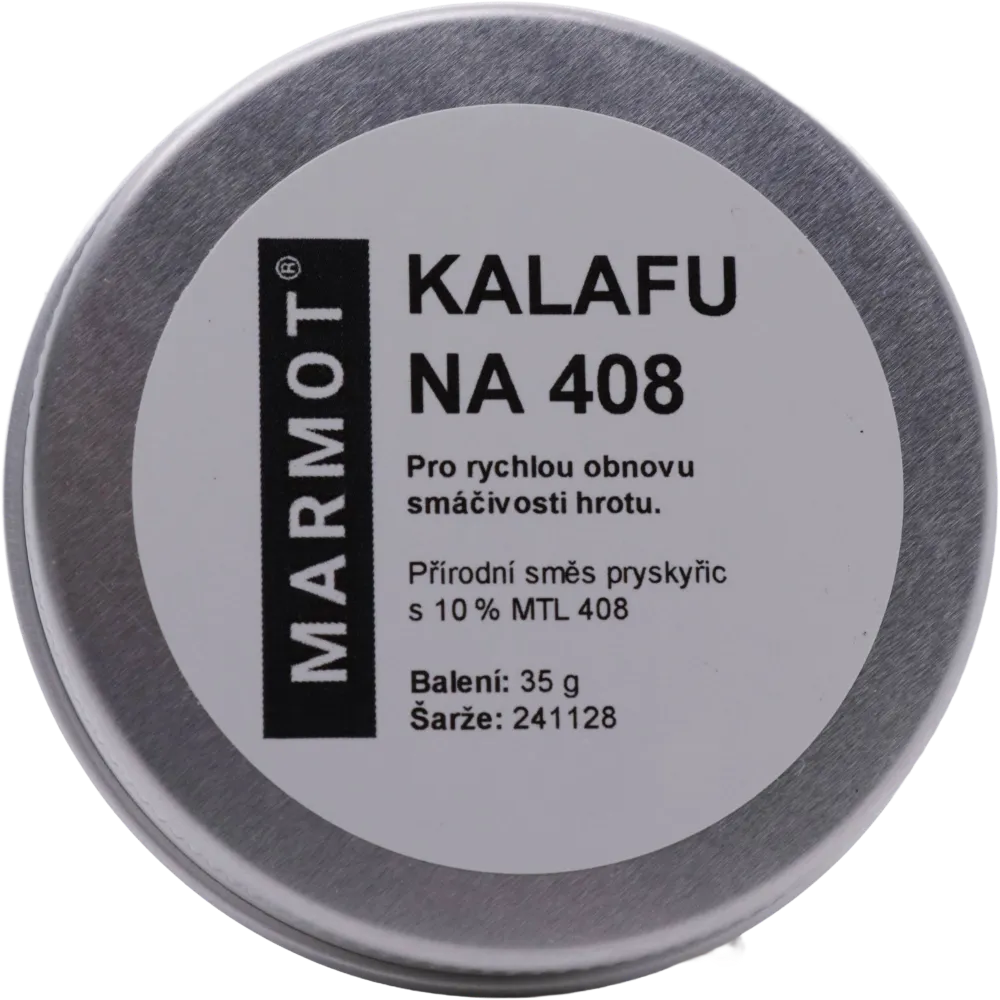

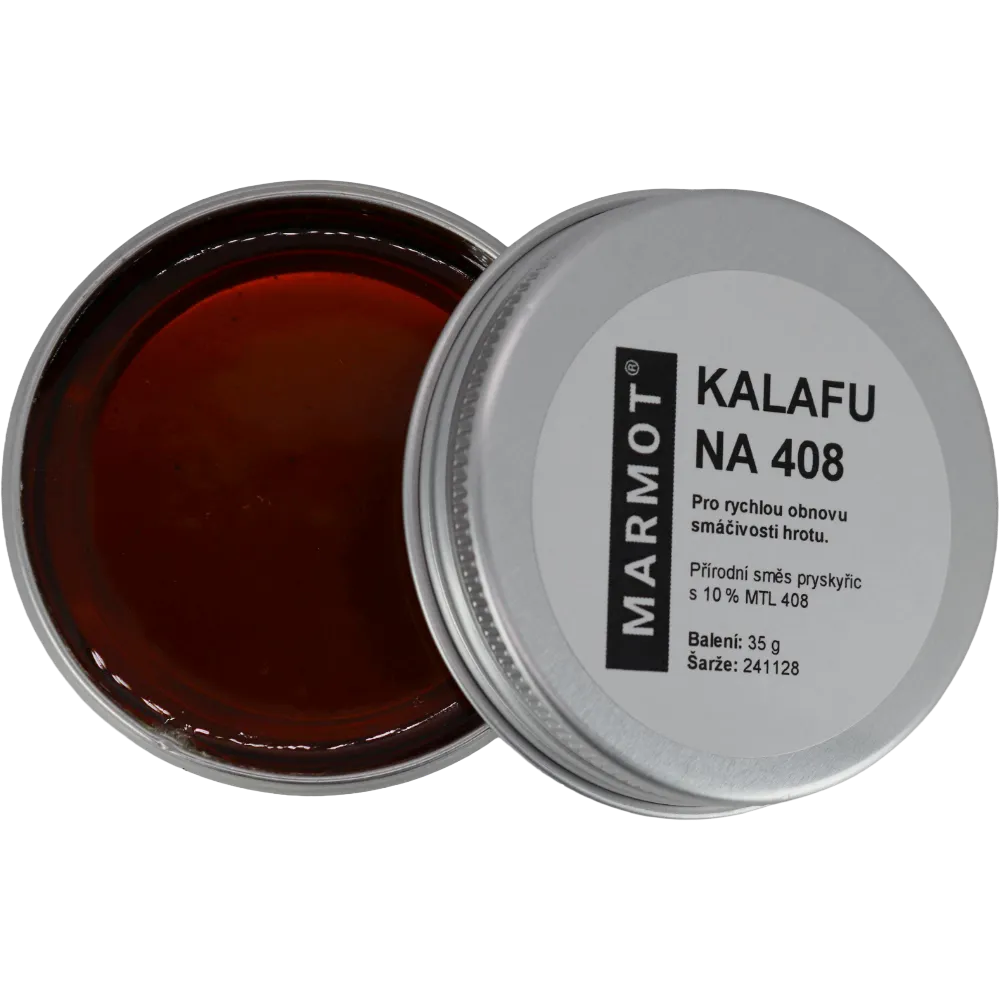

Reaktivní kalafuna MTL 408 (Hliníková dóza)

Okamžitě odstraňuje tvrdou oxidaci ze spálených hrotů páječek bez agresivních kyselin a solí. Nezbytný parťák pro udržení čistého hrotu.

Koupit reaktivní kalafunu MTL 408 ›

B) Syntetická báze (Resin / RE): Vyvinuto primárně pro strojní osazování v přetavovacích pecích. Uměle navržené syntetické polymery nahrazují přírodní smůlu pro dokonalou kontrolu procesu.

• Výhody a tvrdá realita: V průmyslové peci fungují dokonale. Výrobci často uvádí jako výhodu transparentní zbytek pro optickou kontrolu, ale pro ruční pájení je to naopak obří nevýhoda. Čištění je časově i chemicky náročné. Syntetika patří do automatizované výroby s jasně řízeným teplotním profilem.
• Nevýhody: Z ruky s páječkou ten správný teplotní profil prostě netrefíte. Pokud ji špatně prohřejete, zůstane lepivá, saje vlhkost a dělá vodivé mapy. Syntetice se proto v ručním servisu raději vyhněte.

3. A v jakých formách se tato chemie prodává? (Ergonomie do ruky)

Na internetu neustále koluje nesmysl, že na pájení drátů musíte použít kapalinu, na čipy výhradně gel a na velké spoje starou kalafunu. Je to mýtus. Forma, ve které tavidlo aplikujete, vůbec neurčuje jeho sílu. O kvalitě spoje rozhoduje výhradně chemická aktivita daného tavidla. Zvolená aplikační forma ovlivňuje jedinou věc – vaše pohodlí a zvyk při práci:

Gelové tavidlo (Stříkačky): Gelů existuje na trhu celá řada – od čistých bezoplachových „rework jelly“ verzí pro jemné SMD pájení až po brutálně aktivní gely pro pájení těžkých konektorů nebo gelifikovanou kalafunu. Hustý gel se aplikuje tupou jehlou, operuje se s ním v ruce jako s precizním perem a dávkuje se s dokonalou přesností. Drží tvar a tlustá hmota chrání okolní mrňavé součástky před zásahem horkovzduchu.
Pro koho je: Opravy mobilů, výměna konektorů, jemné čipy. Gel se nerozteče po celé desce. Vybrat profesionální gelová tavidla ›

Flux Pen (Tavidlo v peru): Ačkoliv je pero primárně navrženo pro tu nejjemnější mikropráci, ve skutečnosti je to naprosto perfektní nástroj i pro začátečníky. Zvládne totiž i větší plochy, využívá moderní chemické složení tavidel a po pájení nevyžaduje prakticky žádnou údržbu spoje. Funguje jako prémiový fix – plstěný hrot nanese jen naprosto nezbytný, mikroskopický film tavidla přesně na kontakt.
Pro koho je: Pro ty, kdo vyžadují absolutní čistotu bez lepivého nepořádku a nechtějí následně desku složitě mýt izopropylalkoholem. Jedním přesným tahem připravíte povrch pro spoj. Vybrat přesná flux pera ›

Pájecí kapalina (Lahvičky s kapátkem): Perfektní na plošné pocínování, svorky, hrubou sílu a kapilární jev. Kápnete ji na tlustý kabel nebo do svorky a kapalina bleskově proteče zevnitř až do samotného jádra drátu. Na trhu bývají nejčastěji dva druhy (na bázi kalafuny nebo syntetiky) a výběr pak záleží na tom, v jakém stavu samotná licna či kabel aktuálně je.
Pro koho je: Kdo dělá kabeláže, audio systémy, tlusté licny, svorky nebo potřebuje odsát starý cín pomocí měděného odsávacího knotu (lanka). Kapalina udělá špinavou práci za vás zevnitř ven a knot se nepřipeče k desce. Vybrat tekutá tavidla a fluxy ›

Univerzál (Kelímek / Dóza): Nejstarší, ale stále jedna z nejlepších forem díky absolutnímu pohodlí. Koupíte si kelímek, který vám dlouho vydrží a netrpí takovým problémem s degradací a stárnutím chemie (minimálně u produktů z produkce Marmot). Z kelímku se tavidlo snadno nabírá rovnou horkým hrotem nebo špachtlí. Klasický kelímek reálně obslouží 90 % veškeré práce v pájení. Skutečný profík totiž nemá na stole 10 druhů obalů, ale naučil se perfektně ovládat 1 až 2 formy.
Pro koho je: Všeobecná práce, letování masivních silových konektorů (XT60) nebo oživování hrotů. Vybrat aktivní tavidla v dóze ›

4. Fyzika v pozadí: Co přesně flux u spoje dělá?

Chcete jít do hloubky a zajímá vás, jak tavidlo rozrušuje neviditelnou oxidaci, proč cín bez něj vytváří jen matné kuličky a proč vám tavidlo integrované přímo z výroby v cínovém drátu u oprav elektroniky nepomůže?

Tuto hlubokou technickou sekci jsme přesunuli do našeho hlavního průvodce. Získáte tam tvrdá technologická data a pochopíte, proč se cín bez chemického buldozeru od kovu doslova odrazí.

Nejčastější dotazy a omyly (FAQ)
