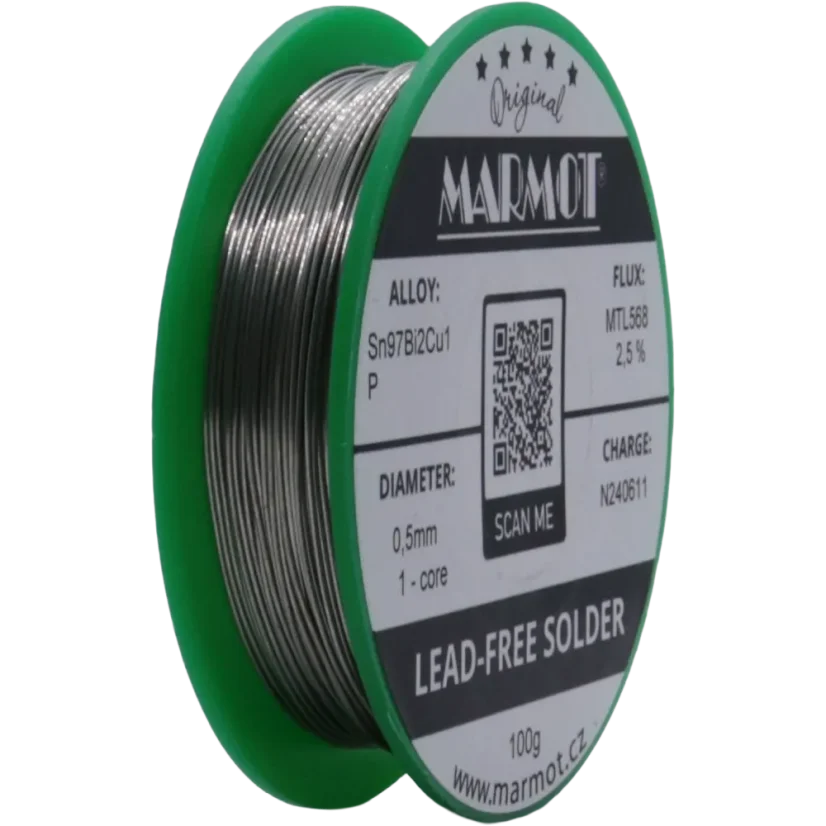

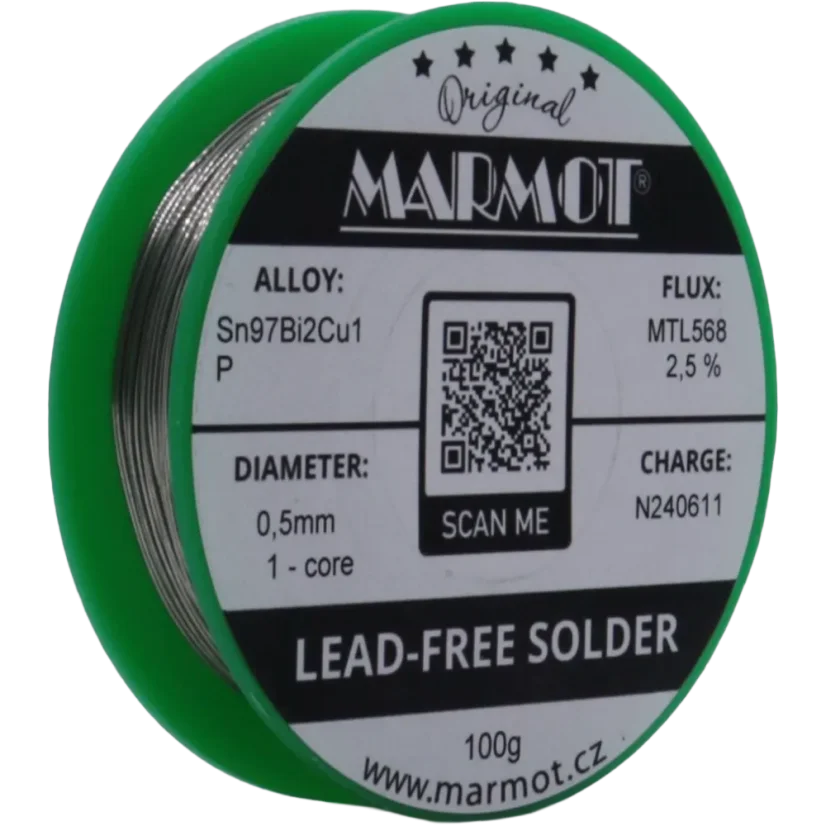

Pájecí cín – náhrada olova Sn97Bi2Cu1P MTL568 Ø 0,5 mm
Bismutový pájecí cín 0.5mm Sn97Bi2Cu1P MARMOT®. Vysoce specializovaná nízkoteplotní bezolovnatá pájka pro SMD a extrémně tenké vícevrstvé desky. Tento drát je navržen jako ultimátní cín na citlivé čipy a nepostradatelná mikropájka pro tepelně citlivé čipy. Slouží jako naprosto spolehlivá... 👀 Zobrazit zbytek & AI rozbor
Životní pojištění pro drahé obvody. Konec tepelných šoků a odlepených měděných cestiček z DPS.
Řešíte, jak bezpečně vypájet SMD bez zničení desky, nebo proč se vám neustále odlepují měděné cestičky z DPS při pájení? Moderní elektronika se miniaturizuje a základní desky (např. mobilních telefonů nebo nositelné elektroniky) jsou dnes extrémně tenké, víceúčelové sendviče. Použití standardního bezolovnatého cínu při teplotách kolem 360 °C nese obrovské riziko nevratné delaminace (odlepení) křehkých měděných plošek, nebo úplného tepelného průrazu mikroskopických senzorů. Jako řešení jsme připravili 0,5mm bismutový drát Sn97Bi2Cu1P s tavidlem MTL568. Tento cín s nízkou teplotou tání pro mikroelektroniku drasticky sráží nutnou teplotu na hrotu pod bezpečně kontrolovatelných 300 °C.
Hledáte způsob, jak letovat tenký flex kabel od displeje, ale bojíte se, že nízkoteplotní cín po čase praskne? Samotné slitiny s vysokým obsahem bismutu (např. pasty Bi58) běžně trpí mechanickou křehkostí. U pohyblivých částí je to fatální. Tuto vlastnost jsme vyřešili stabilizací pomocí 1 % mědi (Cu) a deoxidačního fosforu (P). Výsledkem je oprava flex kabelů LCD s plně pružným spojem. Díky mikroskopickému průměru 0,5 mm navíc získáte dokonalou kontrolu nad dávkováním kovu, což umožňuje jemnou práci bez stresového časového tlaku na okolní chladnoucí součástky.
Tento drát je doslova životní pojistkou pro extrémně drahé obvody, kde riziko zničení desky mnohonásobně převyšuje cenu speciálního drátu. Pokud se chystáte na náročné pájení velmi malých SMD čipů pod mikroskopem, doporučujeme proces podpořit naším tavidlem MTL 568 v kelímku, které dokonale vyčistí pady ještě před samotným letováním.
Profesionální pájení s nízkým rizikem tepelného šoku, oprava smartphonů, práce s flex kabely, mikroelektronika a záchrana křehkých plošných spojů před nevratným přehřátím a delaminací.
Při snaze vyhnout se olovu na miniaturních deskách se technici často dostávají do pasti. Buď pracují s extrémními teplotami, které odlepují pady, nebo sáhnou po slitinách, které se časem samy rozpadnou.
V čem je problém komodit:1. Standardní bezolovo (Sn-Cu / SAC): Destruktivní horko
Vyžaduje pracovní teploty na hrotu často blížící se k 350 °C. U tenkých sendvičových desek dnešních mobilů vede takto koncentrované teplo k nevratnému odlepení měděné cesty od substrátu (delaminaci) nebo propálení okolních mikro-komponent.
2. Extrémní bismutové pasty (Bi58): Katastrofální křehkost
Mají sice ultra nízký bod tání, ale z metalurgického hlediska jsou spoje enormně křehké. Při letování flex kabelů od LCD panelů stačí lehký ohyb při zavírání krytu přístroje a obvod skrytě praskne.
Proto jdeme cestou technologického štítu. Srážíme teplotu dvěma procenty bismutu, aby drahé desky a pady přežily i delší prohřívání, ale přidáváme měď, která garantuje ohebnost a houževnatost spoje. Nejjistější volba pro záchranu elektroniky.
Vhodné pro práci pod mikroskopem, mikropájení, jemné flex kabely a SMD pouzdra s rizikem tepelného zničení.
Bismut zabraňuje odlepení měděných cest (delaminaci). Měď následně zabraňuje křehnutí kovu na ohybech.
Tavidlo, které uvolňuje stresový časový tlak. Výborně smáčí mikroskopický povrch i při pomalejší a pečlivé práci.
Tři kanálky garantují plynulou dodávku chemie přímo do pinu. Bez stříkání a nebezpečných zkratů na čipu.
Jak s touto pájkou pracovat?
Odlepujete žárem měděné pady nebo pálíte citlivé flex kabely? Snižte teplotu pod 300 °C a sáhněte po MARMOT Bismut 0,5 mm. Získáte čas a klid na chirurgicky přesnou práci beze stresu.
Stáhněte teplotu bezpečně pod 300 °C. U 0,5 mm a malých SMD čipů tím chráníte desku před zničením.
Použijte ultra jemný jehlový nebo zkosený hrot. Netlačte na spoj, nechte tavidlo vyčistit plošku od oxidace.
Aplikujte cín chirurgicky do spoje. Průměr 0,5 mm vám dovolí dokonalou vizuální kontrolu nad tvorbou spoje.
Kalafunové tavidlo MTL 568: Dokonalá synergie vlastního vývoje
Díky tomu, že si slitinu i tavidlo vyvíjíme a vyrábíme sami pod jednou střechou, tvoří spolu dokonalou synergii. Zatímco tavidlo MTL 468 představovalo standard pro olovo, jeho nástupce MTL 568 (ROL1) je vyvinutý přímo pro bezolovnatou éru. Získáte tak pájku s extrémní smáčivostí, která si poradí i s hůře pájitelnými povrchy na mikroskopických pinech. Tavidlo je plněno na 2,5 % objemu ve třech kanálcích (Tri-Core) pro celkově čistší spoje. Je typu „No-Clean“, takže po zchladnutí je zcela neagresivní, elektroizolační a jeho omývání tak zcela odpadá. V případě potřeby ho lze ale jednoduše smýt izopropylalkoholem.
U extrémně tenkého drátu o průměru 0,5 mm je klíčové, aby se tavidlo uvolňovalo mikroskopicky přesně a nestříkalo kolem na další senzory. Tři nezávislé kanálky zaručují, že se aktivní složky dostanou přesně tam, kam mají – ještě před samotným rozlitím kovu. Výsledkem je precizní práce bez spálených reziduí na povrchu pájeného spoje.
Zatímco průmysl přešel na syntetiku, my jsme odmítli ustoupit z kvality ručního pájení. Výrobci dnes hromadně přecházejí na syntetická tavidla. Jsou levnější a pro automatizovanou výrobu snazší na optimalizaci. Proč jsme my jednou z mála firem, která se u bezolova drží vlastních, špičkově upravených kalafunových tavidel? Protože pro poctivou ruční práci a opravy elektroniky je čistá kalafuna zkrátka nepřekonatelná.
V čem naráží moderní syntetická tavidla:Kredit: Jsou skvělá pro strojní linky, kde pec udrží teplotu na stupeň přesně. Mají čistší vzhled a snáze snesou vysoké teploty.
Realita ruční práce: Syntetika je neodpouštějící. Pokud ji pod hrotem páječky nedohřejete (což je u rychlých oprav běžné), zanechá na desce nebezpečné, hygroskopické (vlhkost natahující) zbytky, které mohou způsobovat korozi či bludné proudy na SMD čipech. Pokud ji naopak přepálíte, zapeče se do těžko odstranitelné krusty.
Přizpůsobit přírodní kalafunu agresivním teplotám bezolovnatého pájení je technologicky ohromně složité. Vyžaduje to zcela jiný druh aktivace. Nám se to povedlo.
- Ochranný lak: Přírodní kalafuna ztvrdne do nepropustné vrstvy, která do sebe aktivátory bezpečně zapouzdří a spoj konzervuje proti vlhkosti. Zanechává poctivý, lehce jantarový film.
- Komfort při práci a vůně: Naše kalafuna tvoří stabilní vrstvu. Déle a lépe se drží na hrotu, daleko méně prská a přirozeně voní po borovici. Nedráždí tak agresivně jako syntetika.
- Zatékavost: Kapilárním jevem ochotně vtáhne cín i do těch nejjemnějších skulin na DPS.
VÝVOJÁŘSKÁ GARANCE MARMOT®
Nepřeprodáváme asijské kompromisy. Chemii vyvíjíme a vyrábíme přesně – v naší české laboratoři. Naše know-how nevzniklo včera. Vychází z desítek let vývoje, který obstál i v extrémních podmínkách. Historii ale neprodáváme. Používáme ji jako základ pro to, co děláme dnes. Garantujeme, že tento produkt bezpečně ztlumí teplotu na hrotu a zachrání vaše drahé desky a křehké pady před delaminací.
| Fyzikální vlastnost spoje | Standard (Běžné bezolovo / Bi58 pasty) | MARMOT® Sn97Bi2Cu1P |
|---|---|---|
| Tepelná zátěž a delaminace padů | Standard (Sn-Cu) vyžaduje extrémní teploty (i 350+ °C). Riziko odlepení mědi od sendvičové DPS je vysoké. | Pracovní teplota začíná už na 255 °C. Minimalizuje tepelný šok a efektivně chrání spoje. |
| Pružnost a náchylnost k praskání | Bismutové pasty (Bi58) jsou mechanicky velmi křehké. U flex kabelů spoj často praskne už při mírném ohybu. | Vyváženo 1 % mědi a fosforem. Spoj je mechanicky pružný, houževnatý a nepraská. |
| Oxidace a rozliv kapky | Hutná oxidace u obyčejného Sn-Cu. Zhoršená zatékavost na mikroskopických pinech. | Fosfor funguje jako účinný deoxidant. Spoj vykazuje špičkový kapilární rozliv na SMD. |
Zkrotili jsme fyziku, ne legislativu. Čistá a stoprocentně bezpečná náhrada olova bez jedovatých výparů a výstražných symbolů (CLP). Přesně kalibrovaná patentovaná slitina SN97Bi2Cu1P doplněná o naše výkonné tavidlo MTL 568 2,5 % garantuje fenomenální smáčivost bez ohrožení vašeho zdraví.
Bezpečnostní dodatek: Ačkoliv legislativa u tohoto produktu nevyžaduje symboly nebezpečnosti, i přesto výrazně doporučujeme: při práci vždy dodržujte základní zásady: nejezte, nepijte a nekuřte. Tavidlo se při pájení přirozeně odpařuje – nevdechujte jeho výpary. Zajistěte dobré větrání (otevřené okno nestačí vždy) a větrejte i po práci. Používejte ochranné brýle. ♥ - Zdraví máte jen jedno.
| Slitina | Sn97Bi2Cu1P |
|---|---|
| Průměr drátu | 0,5mm |
| Obsah tavidla | 2,5 % |
| Typ tavidla v jádře | Marmot® Bezoplachové (ROL1), MTL568 |
| Bod tání a pracovní teplota | 223/252°C |
| Určeno pro | náročné pájení elektroniky, silně zoxidované kovy, opravy |
| Balení | 100 g |
| Norma | ROL1, RoHS |
| Vzhled spoje | Matný spoj (typické pro Bi slitiny, není to chyba) |
| Zbytky a čištění | Nekorozivní, elektroizolační zbytky, – čištění volitelně IPA dle norem/estetiky |
| Výrobce a Distributor | MARMOT® |
