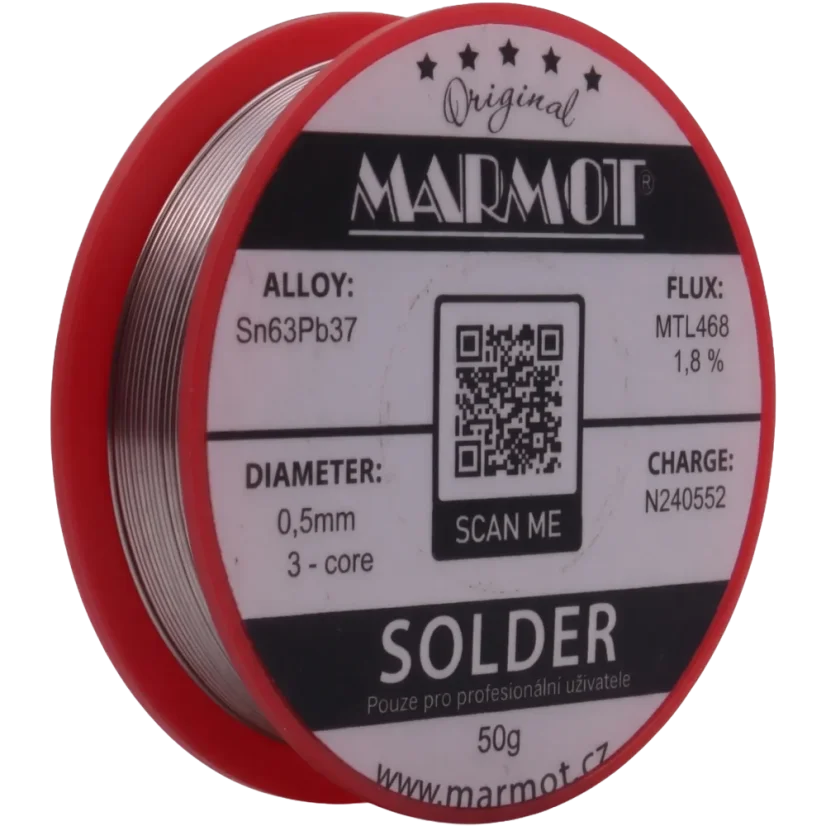

MARMOT Sn63 MTL468 | Eutektická pájka Ø 0,5 mm
Skokové tání a tuhnutí bez plastické fáze. Eliminuje riziko studených spojů při mikropohybu součástky v pinzetě.
Synergie Sn63Pb37 a tavidla MTL 468. Blesková kapilární smáčivost, okamžité zatečení i pod nejjemnější SMD pouzdra.
Tři kanálky v 0,5mm mikrodrátu. Nulové vzduchové bubliny, žádný odstřel kuliček cínu do SMD pinů a čistá deska bez nánosů.
Původní receptura tavidla MTL 468 s 35letou tradicí přímo od českého tvůrce. Žádné licenční kopie, ale 100% originál z ČR.
Vlasová eutektická pájka (Sn63Pb37, Ø 0,5 mm) taje i tuhne v jediném bodě při 183 °C bez plastické fáze, čímž okamžitě fixuje miniaturní SMD (0402) a zastavuje tombstoning. S 3kanálkovým tavidlem MTL 468 (1,8 %) zajišťuje 94% rozliv na fine-pitch pinech bez prskání pod mikroskopem; doporučená teplota hrotu je 280–300 °C.
Olovnaté pájky dodáváme výhradně profesionálním uživatelům (firmám a OSVČ) dle nařízení REACH, příloha XVII. Nákup vyžaduje registraci s IČO – systém jej automaticky ověřuje v ARES. Neověřené objednávky automat maže. Z legislativních důvodů nelze fakturu zpětně nijak upravit.
Vylepšená slitina k nášemu top tavidlu.
Pokud hledáte nekompromisní cín pro mikropájení, oprava FPC flex kabelů, výměna drobné SMD elektroniky (0402) nebo práce pod optikou mikroskopu vyžadují chirurgickou přesnost. Tato eutektická pájka na mikropájení Sn63Pb37 o vlasovém průměru 0,5 mm dává absolutní kontrolu nad dávkováním kovu a spolehlivě eliminuje riziko zkratových můstků mezi hustými nožičkami IO obvodů (SOIC, QFP).
Základem je exaktní eutektická slitina Sn63/Pb37, která taje a tuhne v jediném fyzikálním bodě: přesně při 183 °C. Nulová plastická fáze okamžitě fixuje součástky a brání obávanému tombstoningu (vztyčování prvků při chladnutí). Tento cín pro mikropájení je plněn naším vlajkovým tavidlem MTL 468 (1,8 % objemu ve 3 kanálcích). Mikrogramy chemie bleskově ošetří pad a zanechají mikroskopický spoj v zrcadlovém lesku splňujícím 100% No-Clean standard bez nutnosti vymývání.
Skokové tuhnutí bez plastické fáze
Exaktní eutektický poměr Sn63Pb37 taje a tuhne v jediném okamžiku. Absolutně chybí kašovité mezidobí, ve kterém u běžných slitin dochází ke vzniku studených spojů. Jakmile hrot odtáhnete, tavenina okamžitě ztvrdne – zásadní vlastnost pro stabilní mikropájení pod mikroskopem bez posunu součástek.
Bod tání a tuhnutí přesně při 183 °C eliminuje riziko vzniku studeného spoje a zastavuje tombstoning SMD prvků.
Extrémní tekutost s tavidlem MTL 468
Naše vybalancované tavidlo MTL 468 (třída ROL1) v kombinaci s eutektickým olovem tlačí schopnost smáčení až na 94 % (dle metodiky USA Spread Factor). Kov bleskově roztéká po mikropadech, pokrývá SMD kontakty i FPC piny a vytváří dokonalý meniskus.
Fyzikální smáčivost 94 % zaručuje bleskové zatékání i do mikroskopických prokovů a hustých roztečí pinů.
Chirurgická dávka pro profil 0,5 mm
U vlasového profilu 0,5 mm držíme vnitřní chemii na striktních 1,8 % ve třech samostatných kanálcích. Extrémní deoxidační síla MTL 468 nevyžaduje zbytečný přebytek chemie. Tavidlo neprská pod optikou mikroskopu, ale plynule proteče i do těch nejužších prokovů.
Objem 1,8 % ve 3 kanálcích eliminuje prskání mikrokuliček cínu mezi sousední nožičky čipů.
Čistý lesklý spoj bez nutnosti oplachu
Ačkoliv má MTL 468 neskutečnou dravost, jeho zbytky jsou plně neagresivní, nekorozivní a fungují jako spolehlivý elektroizolační lak. Při mikropájení tak odpadá rizikové čištění desky. Pokud však vyžadujete 100% estetiku, zbytky po zapájení snadno smyjete Isopropylalkoholem.
V případě potřeby estetického čištění zbytek kalafuny snadno a bezezbytku smyjete Isopropanolem (IPA).
Pracovní teplota a termika (Skill-factor)
Pracovní rozsah a cín pro mikropájení (0,5 mm): Eutektická pájka pro mikropájení Sn63Pb37 taje přesně při 183 °C. U vlasového profilu 0,5 mm odebírá drát hrotu jen minimum tepla. Využijte mikrohroty (jehly nebo úzká dláta) a na pájecí stanici nastavte 280–300 °C.
Ochrana křemíku a kónický meniskus: Cílem je prohřát uzel tak, aby se teplota kovu udržela v ideálním okně 250–280 °C, kdy eutektikum teče bleskově a nezatěžuje citlivé křemíkové čipy dlouhým tepelným stresem. Jakmile hrot odtáhnete, spoj okamžitě ztvrdne. Výsledný mikroskopický spoj je na první pohled hladký, zrcadlově lesklý a tvoří přesný kónický meniskus bez přemostění na sousední piny.
Poznámka k servisu: Při opravách moderní elektroniky nejprve důkladně odsajte původní bezolovnatou pájku měděným knotem a pad vyčistěte. Míchání odlišných slitin na malých plošinkách vede k nekonzistentní struktuře pinu a studeným spojům.
35 let evoluce a konstrukční integrita
Historie a vývoj MTL 468: Naše originální tavidlo se nerodí přes noc. Historie této chemie sahá zhruba 35 let do minulosti. Vývoj započal starší verzí 408 a dnešní inovované složení MTL 468 je výsledkem dekád praxe a přesného ladění deoxidačních složek.
Eutektická pevnost a nulové whiskery: Spojení této unikátní chemie s přesným eutektickým poměrem Sn63Pb37 zaručuje nekompromisní konstrukční pevnost i na nejmenších SMD padech. Olověná složka (37 %) dodává uzlu vysokou houževnatost a absorbuje mikro-pnutí. Spoj odolává dlouhodobým mechanickým otřesům i vibracím a garantuje nulovou tvorbu whiskerů.
Chování tavidla a bezpečnost práce
Fyzika expanze plynů v trubičkovém cínu: Trubičková pájka obsahuje vnitřní kanálky s kalafunovým tavidlem. Při kontaktu s vysokou teplotou pájecího hrotu dochází k bleskovému odpaření aktivních složek tavidla a expanzi plynů. Tento fyzikální jev je zcela přirozenou vlastností všech kvalitních trubičkových pájek na trhu a může ojediněle způsobit drobné odstříknutí mikrokapky roztavené slitiny nebo tavidla.
Ochrana zraku a odtah: Při práci VŽDY používejte ochranné brýle. Ochrana zraku je nezbytná, zejména při detailní práci pod mikroskopem nebo lupou. Pracoviště vybavte účinným odsáváním spalin nebo zajistěte pravidelné větrání.
H360FD: Může poškodit reprodukční schopnost. Může poškodit plod v těle matky.
H362: Může poškodit kojence prostřednictvím mateřského mléka.
P201: Před použitím si obstarejte speciální instrukce.
P260: Nevdechujte prach/dým/plyn/mlhu/páry/aerosoly.
P263: Zabraňte styku během těhotenství a kojení.
P308+P313: PŘI expozici nebo podezření na ni: Vyhledejte lékařskou pomoc/ošetření.
Pokud pájíte hrubé materiály obalené černou rzí nebo silnou mastnotou, vnitřní chemie 1,8 % na to sama stačit nemusí. V takovém případě podpořte olovo hrubou silou našich externích tavidel.
| Kategorie / Typ: | Cínová pájka s tavidlem |
|---|---|
| Vhodné pro: | Pájení a opravy v elektronice: běžné až silně zoxidované spoje |
| Bod tání: | 183 °C |
| Teplota na hrotu: | 280–320 °C *Hodnota je orientační. |
| Počet jader v drátu: | 3 - Core |
| Obsah tavidla: | 1,8 % |
| Vzhled spoje: | Lesklý klasický spoj |
| Zbytky po pájení: | Bezoplachové (No-Clean) |
| Objem / Hmotnost: | 10 g, 50 g |
| Balení: | Cívka, Kraft Sáček (ZIP) |
| Třída aktivity: | ROL1 (F-SW 31) |
| Výrobce a Distributor | Marmot.cz |
| Průměr drátu: | 0,8mm |
| Složení slitiny: | Sn63Pb37 (63 % Sn / 37 % Pb) |
